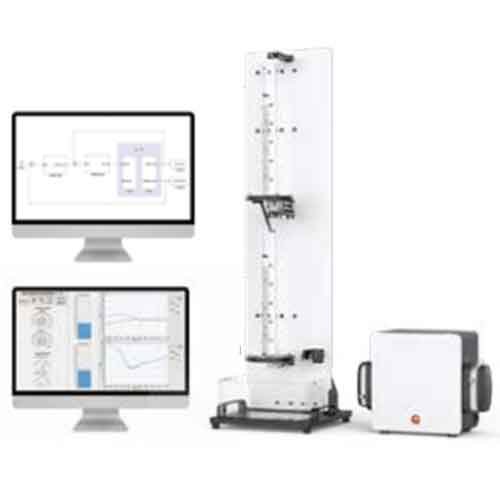

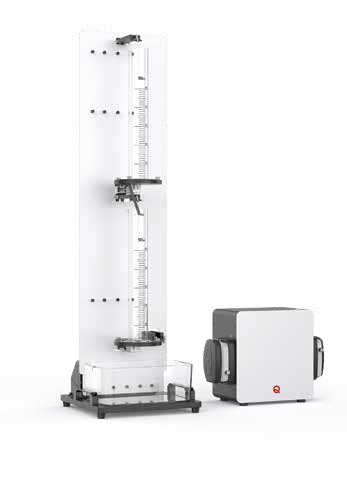

過程控制綜合實驗系統 (LC-T2)是一個二容級聯水箱液位控制系統，系統包含一個三容液位對象、兩個液位檢測單元和兩個水泵執行單元，可精確建立一階、-三階對象的數學模型，靈活搭建單回路、串級、前饋、狀態反饋等多種控制結構，滿足各種單變量控制系統設計需求。
系統特點
1. 可建立精確的數學模型
2. 每個水箱都有獨立的液位檢測和供水水泵
3. 液位檢測軟調零
4. 兼容 Matlab/Simulink
5. 體積小巧、模塊化組裝
6. 完整的教學實驗文檔
7. 友好的系統運行監控界面
8. 支持用戶自主進行控制系統設計
9. 有效解決循環水管路結垢問題
規格參數
1.對象參數
1) 高度≤ 1200mm;寬度≤ 350mm;深度≤ 350mm
2) 重量≤ 15kg
3) 水箱容積≥ 600mL，水箱示數范圍 0~500mL
1) 水箱材質：透明塑料
2) 水箱液位標識顏色：黑色
3) 水箱數量：2 個
4) 水箱配置：上下級聯
控制箱參數
1) 高度≤ 300mm;寬度≤ 400mm;深度≤ 200mm
2) 重量≤ 10kg
3) 液位測量誤差≤ 1mL;液位測量頻率≥ 10Hz
4) 水泵最大流量≥ 1000ml/min;水泵最大轉速≥ 600rpm
5) 水泵轉速?gòu)?0 到最大調節時間≤ 0.1s;水泵調速誤差≤ 0.1rpm
6) 水泵數量：2 臺
?
